可擴展的工業控制電腦：滿足復雜工業場景的核心選擇

在工業自動化、智能制造與物聯網快速發展的今天，工業控制電腦（工控機）作為關鍵計算與控制節點，其可擴展性已成為一項至關重要的核心需求。一臺可擴展的工控電腦能夠靈活適應未來需求變化，保護用戶投資，并確保系統能夠隨著工藝流程優化、設備升級或數據采集需求的增長而平滑演進。

一、可擴展工控電腦的核心定義與優勢

可擴展性，指的是工控電腦在硬件接口、功能模塊、計算性能和連接能力等方面，具備通過增加或更換組件來提升或調整其功能的能力。與傳統固定配置的商用電腦相比，可擴展工控電腦主要具備以下優勢：

1. 長期適應性與投資保護：無需整體更換設備，通過升級CPU、增加內存、擴展I/O卡或通信模塊，即可應對新的控制任務或數據處理需求。
2. 高度靈活性：可根據不同的應用場景（如機器視覺、運動控制、數據采集、網關通訊）定制硬件配置，滿足多樣化、專業化的工業要求。
3. 簡化維護與升級：模塊化設計使得故障部件的更換和新功能的添加更為便捷，減少系統停機時間。
4. 強大的集成能力：能夠無縫集成各種工業現場總線卡（如Profibus, EtherCAT）、數據采集卡、運動控制卡、機器視覺卡及無線通信模塊等。

二、可擴展性的具體體現：關鍵接口與擴展方式

市場上的主流可擴展工控電腦產品，其擴展能力主要通過以下幾種方式實現：

1. 總線擴展槽：這是最經典和強大的擴展方式。

• PCI/PCIe擴展槽：提供高帶寬，用于安裝各類功能卡，如多口網卡、串口卡、CAN總線卡、數據采集卡、運動控制卡等。根據槽位數量（如4槽、6槽、8槽甚至更多）和規格（PCIe x1, x4, x8, x16）決定擴展?jié)摿Α?/li>

• PCIe Mini Card / M.2接口：用于集成無線通信模塊（4G/5G、Wi-Fi）、固態硬盤或特定功能的擴展卡，占用空間小。

1. 豐富的板載I/O接口：雖然是固定配置，但豐富的原生接口減少了對外部擴展卡的依賴，是“基礎擴展能力”的體現。包括：

• 多網口（2個以上千兆/萬兆以太網，支持網口分組、PoE）。

• 多串口（RS-232/422/485，常用于連接PLC、儀表、掃碼槍等）。

• 多USB端口（USB 3.0/3.1，用于連接外設、加密狗、相機等）。

• 顯示輸出（DP, HDMI, VGA，支持多屏異顯）。

• 數字量I/O（DIO）：可直接連接傳感器和執行器。

1. 模塊化與可更換設計：

• CPU可升級：部分高端或模塊化工控機支持更換兼容的CPU模塊。

• 內存與存儲可擴展：提供多個DIMM插槽支持大容量內存，以及多個SATA、M.2甚至U.2接口用于擴展存儲。

• 擴展背板/擴展塢：通過專用連接器連接額外的擴展箱，實現槽位數量的倍增。

1. 外部擴展方式：

• 通過以太網、USB或串口連接：擴展獨立的I/O模塊、數據采集站或從站設備，形成分布式系統。

三、主流可擴展工控電腦產品類型與代表

根據形態和擴展側重，可擴展工控電腦主要有以下幾類：

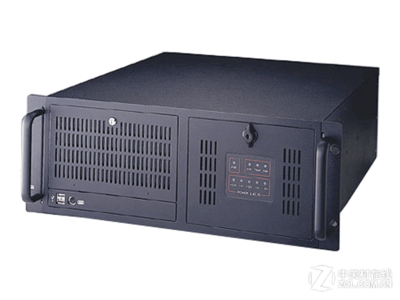

1. 機架式工控機：

• 特點：標準19英寸機架安裝，結構堅固，散熱良好，擴展槽位多（通常是擴展能力最強的類型）。

• 適用場景：工廠中央控制室、數據中心機柜、大型設備集成。

• 代表產品思路：研華科技ARK系列、Advantech機架式工控機、西門子SIMATIC IPC系列中的機架式型號。

1. 壁掛/盒式工控機：

• 特點：結構緊湊，可安裝在控制柜內或設備旁。雖體積小于機架式，但許多型號仍提供1-4個PCI/PCIe擴展槽。

• 適用場景：空間有限的現場控制站、機器設備內置控制器。

• 代表產品思路：研華MIC系列、Advantech UNO系列、貝福（B&R）的Panel PC或嵌入式控制器（部分型號）。

1. 無風扇嵌入式工控機：

• 特點：采用低功耗平臺，全密閉無風扇設計，抗振動、耐寬溫。擴展能力主要通過Mini-PCIe、M.2和外部接口實現，部分高端型號也提供PCIe擴展。

• 適用場景：惡劣環境（多塵、振動）、移動設備、邊緣計算節點。

• 代表產品思路：研華EKI系列、康士達（Kontron）嵌入式模塊、凌華科技（ADLINK）的MXE系列。

1. 模塊化工業PC：

• 特點：將計算核心、I/O接口、擴展背板等完全模塊化，像搭積木一樣靈活配置。擴展性和維護性極佳。

• 適用場景：對定制化和未來升級有極高要求的復雜系統。

• 代表產品思路：倍福（Beckhoff）的CX系列嵌入式PC（搭配EtherCAT端子模塊實現無限I/O擴展）、西門子SIMATIC ET 200SP開放式控制器。

四、如何選擇適合的可擴展工控電腦？

在選擇時，建議按以下步驟進行：

1. 明確當前核心需求：確定需要運行的軟件（如SCADA、MES、視覺算法）、控制的設備類型、需要采集的信號種類和數量、通訊協議等。
2. 評估未來擴展可能性：規劃未來1-3年內可能增加的功能（如增加視覺檢測、連接更多傳感器、升級到更高速的網絡）。
3. 匹配擴展接口：根據當前和未來的I/O點數、通訊卡需求，確定所需PCI/PCIe槽位的數量和規格。檢查板載接口是否滿足基礎需求。
4. 考量環境適應性：根據安裝環境的溫度、濕度、振動、粉塵情況，選擇具有相應防護等級（如IP等級）和寬溫設計的型號。
5. 平衡性能與預算：在滿足擴展性和可靠性的前提下，選擇性能適中的CPU和足夠的內存，避免過度配置或配置不足。
6. 重視供應商支持：選擇品牌信譽好、能提供長期供貨、技術支持和驅動/固件更新的供應商。

而言，可擴展的工業控制電腦是構建柔性、可持續進化工業系統的基石。從多槽位的機架式工控機到高度模塊化的嵌入式系統，市場提供了豐富的產品來滿足不同層級的擴展需求。成功的選型始于對自身應用場景的深刻理解，以及對未來技術發展路徑的前瞻規劃。通過選擇具有良好可擴展性的產品，企業能夠構建出既能穩定運行于當下，又能從容應對未來挑戰的工業計算平臺。
